卡压式碳钢管路系统装置领导_装置准则_尺度施工

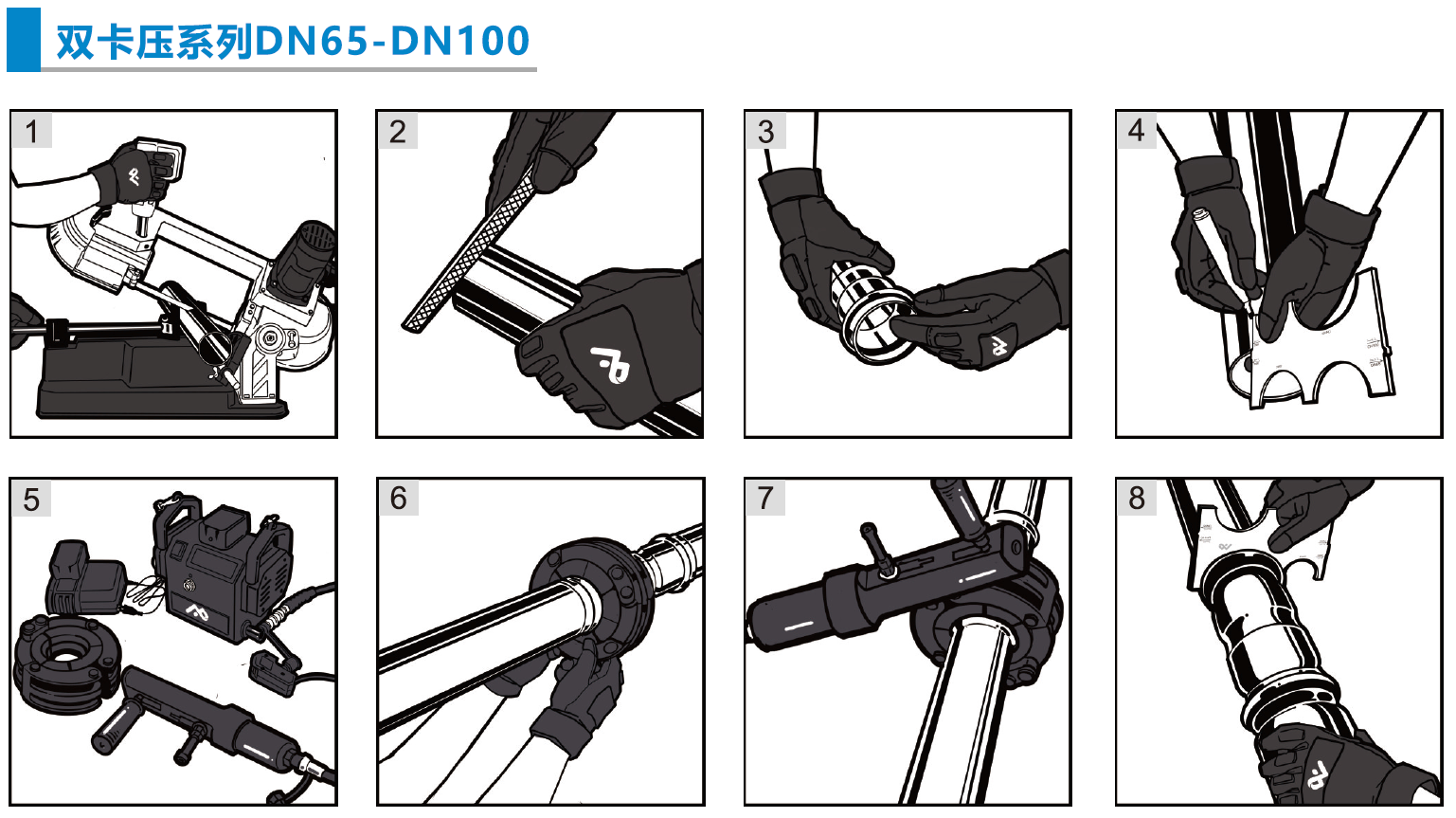

1.使用切管器以直角切割管子；

2.去除管子隐语内表的毛刺；

3.查抄衔接件、密封圈是否装置正确；

4.象征正确的管子插入深度，把稳插入不当深度，可能会导致密封不当，深度象征应在装置实现后可见；

5.装置工具展示：双卡压工具模头（高低式），油缸底座，液压电动泵等；

6.压接前先确认把油管一端旋入油缸底座接口，另一端旋入电动泵接口，把双卡压上模头一端放入油缸底座一侧槽内，插入插销，而后把双卡压下模头插入油缸底座；

7.将双卡压高低模头以管件密封凸径为基准，放入待压接的管件，插入插销（把稳：双方插销必须插到底），维持压接模头和管件相对垂直，按下电动泵开关，压收受件直至高低两端平面缝隙关合，而后按下电动泵泄压开关到模头返回压接前地位；

8.卡压结束后，用检测工具查抄是否卡压到位。

1.使用切管器以直角切割管子；
2.去除管子隐语内表的毛刺；
3.查抄衔接件、密封圈是否装置正确；
4.象征正确的管子插入深度，把稳插入不当深度，可能会导致密封不当，深度象征应在装置实现后可见；
5.装置工具展示：油缸钳座，环模，油泵等；
6.环模凹槽以管件密封凸径为基准装置并锁上，预防脱扣；
7.将油缸钳座对准环模衔接口，按下油泵开关，直到环模平面缝隙关合；
8.卡压结束，用检验工具查抄是否卡压到位。

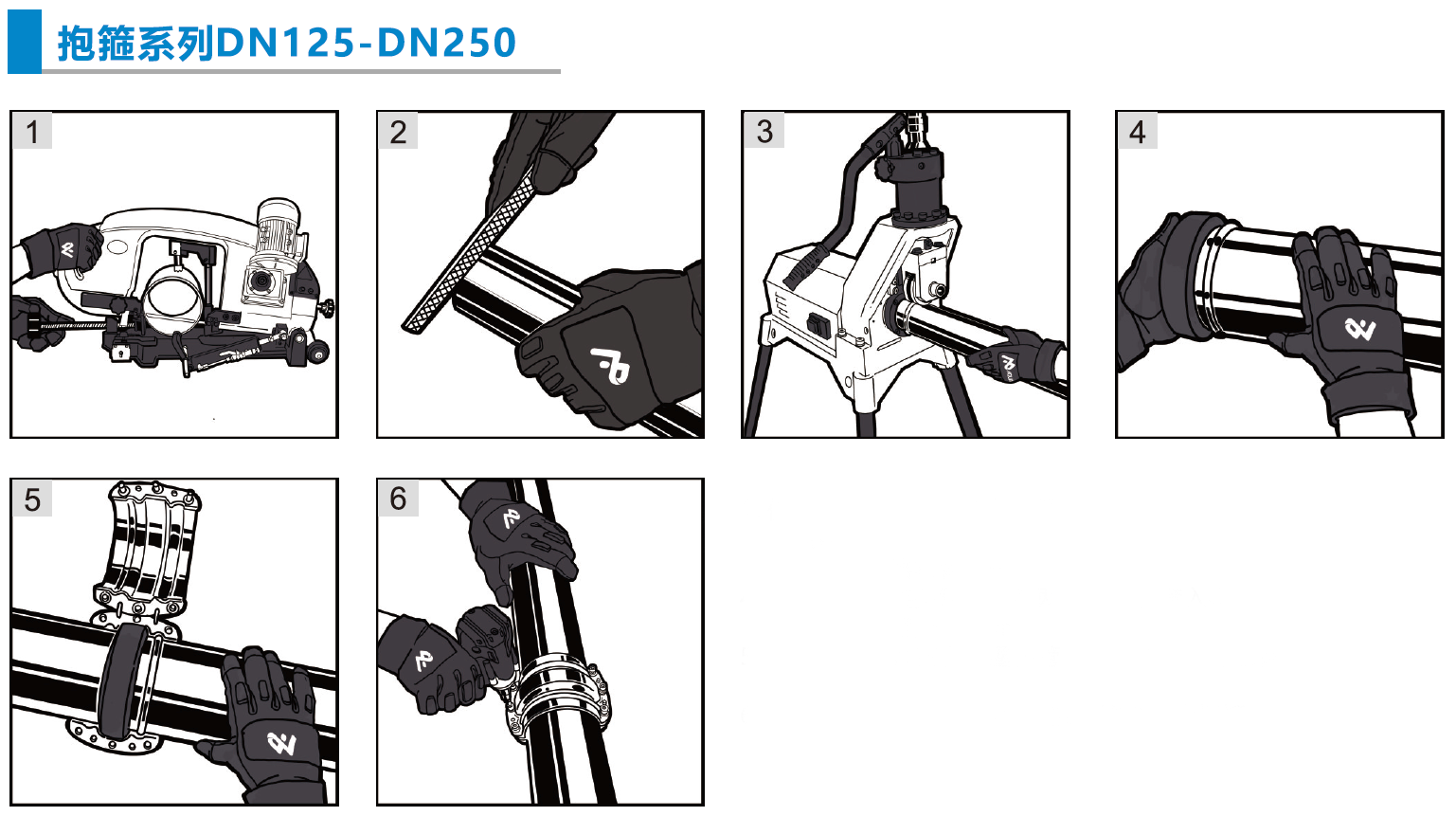

1.使用切管器以直角切割管子；

2.去除管子隐语内表的毛刺；

3.用图中凸管器将管子一端进行凸管；

4.打开管对管接头翻盖，在双方管子上套入密封圈，直到每边离凸管处2-3cm；

5.将抱箍翻盖套在密封圈和管子上，把稳确保凸管和管件凹槽对齐；

6.将抱箍双方螺丝以X方向拧紧，把稳最大扭矩。
